風淋室工作參數設定：
1、風淋室在風淋時間設定：在風淋開始前或結束后，直接通過上、風淋室下調節按鍵可以改變風淋延時時間，調節范圍2-60秒，并由雙位數碼管顯示，調節結束5秒后，系統自動保存該參數值。
2、風淋完外門解鎖延時設定（TI）：連續按下急停鍵20秒,系統進入內部參數設定，數碼管顯示：TI，再按上調或下調鍵可查看風淋完外門解鎖延時時間，單位為秒，按上調或下調鍵可在0-60秒內進行調節，風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
3、風淋完內門解開延時設定（TO）：完成外門設置后，五秒內再次按風淋鍵，進入風淋室風淋完內門解開延時設定（TO），通過上、下調節鍵可以查看并在0-60秒內調節時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
4、風淋室內外門互鎖開門延時設定（TC）：完成內門設置后，五秒內再次按風淋鍵，進入內外門互鎖開門延時設定（TC），通過上、下調節鍵可以查看并在0-60秒內調節內外門互鎖開門延時時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
5、風淋室照明延時設定（TL）：完成內外門互鎖設置后，五秒內再次按按風淋鍵，進入照明延時設定（TL），通過上、下調節鍵可以查看并在0-60分鐘內調節照明延時熄滅時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
6、風淋室程序選擇設定（TD）：完成照明設置后，五秒內再次按風淋鍵， 進入程序選擇設定（TD），通過上、下調節鍵可以查看并在00-02選擇程序。00:正常風淋程序,01:有門無感應程序,02:有感應無門程序.按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
7、風淋室內外門互換設定（TN）：完成程序選擇設置后，五秒內再次按風淋鍵，進入內外門互換設定（TN），通過上、下調節鍵可以查看并在00-01選擇程序。00:正常,01:互換.按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；
風淋室使用注意事項：
1、風淋室開孔尺寸：L×W=245×125（MM）
2、風淋室使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；
3、風淋室使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；
4、 風淋室使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。
5、風淋室線路板限制，各接口端子建議均不要外接大于100W設備，如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接；
風淋室電源改板說明：
（1）風淋室改用開關電源后產品重量比原產品減輕三倍。（減少運輸碰撞損壞元器件）。
（2）風淋室80-250VAC寬電壓輸入：（改良了舊產品電路低壓時可能導致不工作，高壓時燒變壓器的問題）。
（3）風淋室380VAC超壓保護：（當接錯380V電源進線路板時本電路自動斷電保護，恢復正常后又自動正常工作，不會燒毀線路板，減少售后服務。）。
（4）風淋室輸出直流電壓12.VDC穩定輸出：(原來變壓器輸出直流電壓12-18VDC波動很大，因電鎖，線路板上的繼電器額定工作都是12VDC，不穩定的電壓將導致元器件發熱或工作不穩定而且會影響其工作壽命。
（5）風淋室輸出電壓短路自動保護功能：當外置12VDC短路時，本電路自動保護，無論短路多長時間，對電路無影響，當短路排除時自動恢復正常。（舊產品如短路時，幾秒鐘時間就會燒毀變壓器或其它元器件）
風淋室不銹鋼噴嘴技術參數及說明介紹：
風淋室不銹鋼噴嘴技術參數設計特點：設計特點針對風淋室（風淋通道）貨淋室設計的特殊結構噴嘴，風球可大角度調節方向，長期耐受大風量，高風速（25米／秒），能迅速吹去人和對象表面的灰塵；
風淋室不銹鋼噴嘴材質說明：有不銹鋼和ABS鍍鉻兩種材質供選擇。
(1)不銹鋼型選用304SS經模壓、拉伸而成，拋光成鏡面，不積塵，不刮球，不漏風，堅固耐用；
(2)ABS型有多種金屬鍍層，外層鍍鉻，成本低，效果可與前者媲美。
風淋室不銹鋼噴嘴主要參數：噴嘴最大外盤尺寸提供165MM，出風口尺寸提供30MM，38MM，25mm可選；塑料風淋噴嘴提供卡樁連接、螺絲連接。
風淋室噴嘴有效的大面積旋轉出風，如洗衣服一樣的吹淋“揉搓”防塵服，可以更好的減少防塵服的微塵附著，提高無塵室的潔凈度；更簡單的語音提示，減少如“正在工作，請轉動身體360度”等語音，不用員工旋轉身體等繁瑣操作，和諧企業與員工之間的關系；更高的出風速度，更大的吹淋面積，促進風淋室的整體性能提升。
風淋室高效過濾器更換須注意:
很多業主在風淋室更換高效過濾器時都有不同程度的吃過這方面的虧，因?yàn)閷︼L(fēng)淋室產品不了解，也沒有弄清內部高效空氣過濾器的型號尺寸就聽信高效過濾器技術人員的推薦，到較后采購過來的高效過濾器產品不是尺寸不對裝不上，就是風量不對裝上以后風淋室的風量過小，根本沒辦法使用，要杜絕以上情況的發生較好是更換風淋室的高效過濾器須注意高效過濾器產品型號。
哪么購買風淋室高效過濾器時如何選擇型號規格尺寸呢?在哪找準它的參數呢?帶著以下問題我們請教了生產風淋室及高效過濾器產品的廣州梓凈凈化,下面我們聽一下風淋室高效過濾器廠家分析:
1、正常情況來講，只要我們參照風淋室說明書，內部有相關各種配件的尺寸型號參數說明，我們只要對照里面的參數采購就可以了，但現階段很多風淋室高效過濾器廠家對產品說明書都是統一的，并沒有作高效過濾器明細說明，如有這種情況我們須參照第二點說明；
2、拆開風淋室內板，擰開四個角的鏍絲就可以方便的取出風淋室內部高效過濾器，通過風淋室牌和高效過濾器的標簽我們可以很簡明扼要的全面了解高效空氣過濾器的全部情況，如沒有標簽說明的情況我們應根據高效過濾器的實際尺寸進行量度，記錄好相關資料發送給的生產廠家進行生產。
風淋室高效過濾器安裝步驟：當更換風淋室高效過濾器及風淋室初效過濾器后,仍不能提高風速則說明高效過濾器已經安裝時應確認高效過濾器上的箭頭標記,箭頭應指向氣流的方向。
]]>ZJ-160風淋室風機|風淋室離心風機：
ZJ-160風淋室風機可以同時供6個直徑為25-30mm不銹鋼噴嘴使用
風機性能參數：
流量：960m3/h ? 全壓：855pa ? ? ? ? ? 噪音：≤70db
功率：0.37KW ? ? 轉速：2800r/min ? ?電壓：380v/220v
ZJ-195風淋室風機|風淋室離心風機：
ZJ-195風淋室風機可以同時供9個直徑為25-30mm不銹鋼噴嘴使用
風機性能參數：
流量：1250m3/h ? 全壓：1000pa ? ? ? ? 噪音：≤69db
功率：550W ? ? ? ? 轉速：2840r/min ? ? 電壓：380v/220v
ZJ-240風淋室風機|風淋室離心風機：
ZJ-240風淋室風機可以同時供12個直徑為25-30mm不銹鋼噴嘴使用
風機性能參數：
流量：2550m3/h ? 全壓：1150pa ? ? ? ? 噪音：≤78db
功率：1.1(0.75)KW ? ? ? ? 轉速：2840r/min ? ? 電壓：380v/220v
風機應用：風淋室，風淋通道等。
風淋室風機的特點：
1、一般風淋室步進電機的精度為步進角的3-5%，且不累積。
2、風淋室步進電機外表允許的溫度。
風淋室步進電機溫度過高首先會使電機的磁性材料退磁，從而導致力矩下降乃至于失步，因此電機外表允許的溫度應取決于不同電機磁性材料的退磁點；
一般來講，磁性材料的退磁點都在攝氏130度以上，有的甚至高達攝氏200度以上，所以步進電機外表溫度在攝氏80-90度完全正常。
3、風淋室步進電機的力矩會隨轉速的升高而下降。當步進電機轉動時，電機各相繞組的電感將形成一個反向電動勢；
頻率越高，反向電動勢越大。在它的作用下，電機隨頻率（或速度）的增大而相電流減小，從而導致力矩下降。
4、風淋室步進電機低速時可以正常運轉,但若高于一定速度就無法啟動,并伴有嘯叫聲。
步進電機有一個技術參數：空載啟動頻率，即步進電機在空載情況下能夠正常啟動的脈沖頻率，如果脈沖頻率高于該值，電機不能正常啟動，可能發生丟步或堵轉。在有負載的情況下，啟動頻率應更低。
更多風淋室配件請查看：
]]>風淋室控制器又叫風淋室主板，風淋室電路板，屬于風淋室配件。一套風淋室控制器由主板、輸出板、數據線組成。
數碼顯示風淋室控制器,時間從0-99秒可調
風淋室控制器主板面膜按鍵說明：
a、急停按鍵：任何時候按下急停按鍵，液晶屏內急停圖標閃爍，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
b、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
c、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
d、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。
n液晶顯示風淋室控制器指示圖標顯示說明:
a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。
b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。
c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)
d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。
e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。
f、急停：此圖標閃爍時，指示系統處于急停狀態。
風淋室控制器按顯示分類：
分為LED顯示/數碼管顯示和液晶顯示兩種（產品：液晶顯示風淋室控制器）。

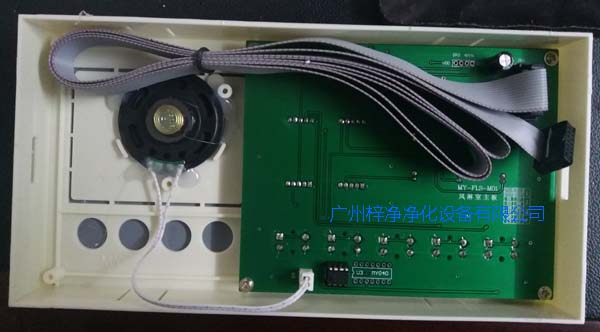

數碼管顯示風淋室空制器背面
風淋室控制器按使用功能分類：
分為普通控制器和自動門控制器兩種。

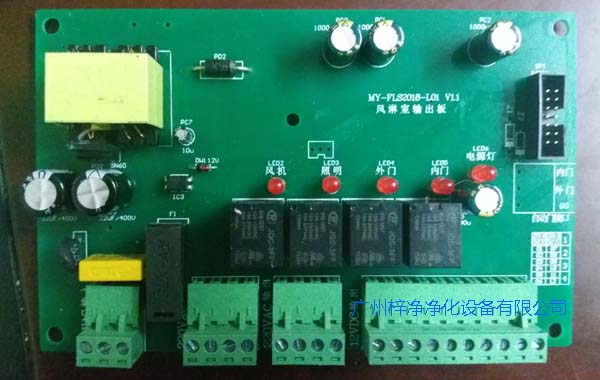

風淋室輸出板又稱為副板,和主板一起配套使用。
風淋室控制器應用案例：

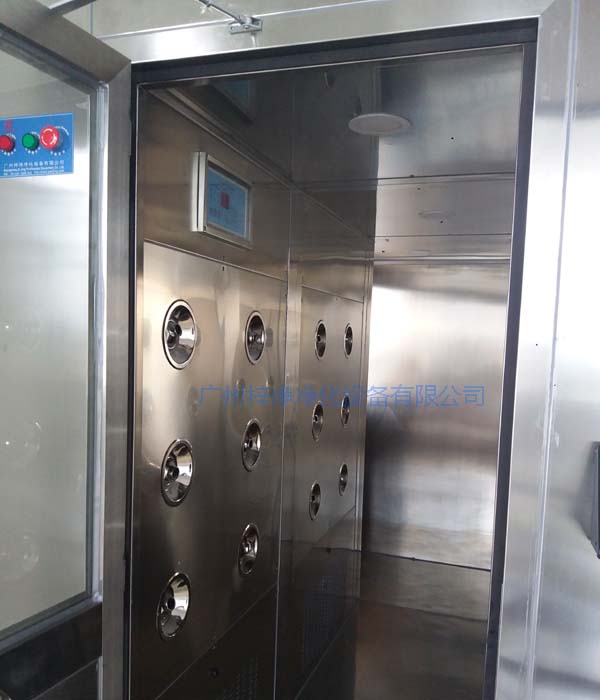

風淋室控制器安裝在全不銹風淋室內部
也可了解更多風淋室產品分類：風淋室
風淋室控制器開孔尺寸,選購時測量一下
注意事項：由于風淋室控制器在使用上存在很多型號，選購時請及時咨詢我們！
]]>
常用風淋室光電開關特寫照片
風淋室光電開關說明書
“梓凈”牌產品質量保證：
>>我司出產的”梓凈”牌空氣凈化設備及空氣過濾器產品已獲國內、國際多項產品認證；
>>為滿足客戶對潔凈室的高品質要求，我司生產出廠的每一臺空氣凈化設備都經過我司質檢員的嚴格檢查，符合產品質量標準方可出廠；空氣過濾器都在標準萬級無塵車間內生產、檢測。
>>產品交付驗收完畢后，我司將對貴司及所訂購產品建立獨立的檔案，以便與我司長期的為貴司提供優質、及時的服務。
>>產品包裝：木箱或紙箱包裝；
>>發貨方式：貨運；
>>交貨時間：合同簽訂后我司收到貨款之日起5個工作日內完成生產，3個工作日內到貨；
服務宗旨：
>>公司出產的”梓凈”牌空氣凈化設備及空氣過濾器可提供長期的技術支持；
>>故障受理：省外48小時，省內24小時；
推薦閱讀：
]]>
圖文詳解:

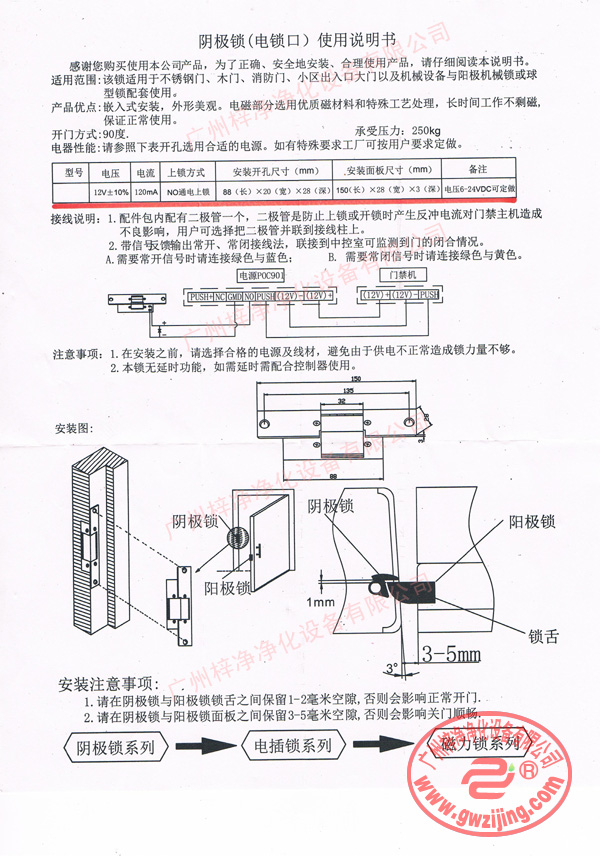

感謝您購買使用本公司產品陰極鎖，為了正確、安全地安裝、合理使用產品，請仔細閱讀本說明書。
適用范圍：該鎖適用于不銹鋼門、木門、消防門、小區出入口大門以及機械設備與陽極機械鎖或球型鎖配套使用。
產品優點：
嵌入式安裝，外形美觀。電磁部分選用優質磁材料和特殊工藝處理，長時間工作不剩磁，保證正常使用。
開門方式：90度． ： 承受壓力：電器性能：請參照下表開孔選用合適的電源。如有特殊要求工廠可按用戶要求定做。
電壓:
12v±10％電流:120mA上鎖方式: NO通電上鎖安裝開孔尺寸；(mm):88(長)×20(寬)×28(深)，安裝面板尺寸:150(長)×28(寬)×3(深)，備注:電壓6—24vDC可定做；
接線說明：
1．配件包內配有二極管一個，
二極管是防止上鎖或開鎖時產生反沖電流對門禁主機造成不良影響，用戶可選擇把二極管并聯到接線柱上。
2．帶信最饋輸出常開、常閉接線法，聯接到中控室可監測到門的閉合情況。
A．需要常開信號時請連接綠色與藍色；
B．需要常閉信號時請連接綠色與黃色。
注意事項：
1．在安裝之前，請選擇合格的電源及線材，避免由于供電不正常造成鎖力量不夠。2．本鎖無延時功能，如需延時需配合控制器使用。
安裝注意事項：
1．請?jiān)陉帢O鎖與陽極鎖鎖舌之間保留l一2毫米空隙，否則會影響正常開門。
2．請?jiān)陉帢O鎖與陽極鎖面板之間保留3—5毫米空隙，否則會影響關門順暢。
本文來自:陰極鎖(電鎖口)使用說明書?http://www.hetaiauto.com/1154.html轉載請注明出處！
推薦閱讀：
]]>
風淋室配件陰極鎖圖片〈二〉:
風淋室配件陰極鎖圖片〈三〉:
風淋室配件陰極鎖圖片〈四〉:
風淋室配件陰極鎖圖片〈五〉:
風淋室配件陰極鎖圖片〈六〉:
風淋室配件陰極鎖風淋室配件陰極鎖主要安裝于風淋室貨淋室,控制方式為電子聯鎖控制,風淋室配件陰極鎖安裝面板尺寸為150*28mm,安裝方便,經久耐用,安裝開孔尺寸為:88*20。
風淋室配件陰極鎖使用說明:緩沖間聯鎖互鎖,風淋室聯鎖互鎖,貨淋室聯鎖互鎖,一般需要2把或2把以上風淋室配件陰極鎖加上門磁開關、光電開關、風淋室控制器或電子互鎖電路板一起使用才能確保緩沖間聯鎖互鎖,風淋室聯鎖互鎖,貨淋室聯鎖互鎖。
風淋室配件陰極鎖安裝事項請參考風淋室配件陰極鎖(電鎖口)使用說明書
]]>
液晶顯示風淋室控制器主板面膜按鍵說明：
a、急停按鍵：任何時候按下急停按鍵，液晶屏內急停圖標閃爍，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
b、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
c、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
d、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。
n液晶顯示風淋室控制器指示圖標顯示說明:
a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。
b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。
c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)
d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。
e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。
f、急停：此圖標閃爍時，指示系統處于急停狀態。
g、照? 明：此圖標閃爍時，指示照明燈啟動，可再次按照明鍵關閉或啟動。
液晶顯示風淋室控制器開孔尺寸
液晶顯示風淋室控制器副板接線示意圖:輸入、輸出端子接口說明：
(1)、強電輸入接口
供電電源：2 20VAC(絲印為2 20V AC)
(2)、強電輸出接口
a、風機：1 A 2 20VAC(接交流接觸器線圈，絲印為風機中繼)
b、照明：1 A 2 20VAC(如燈管較多可接中間繼電器，絲印為照明指示燈)
c、工作指示：1 A 2 20VAC(絲印為工作指示燈)
d、電源指示：1 A 2 20VAC(絲印為電源指示燈)
(3)、弱電輸入接口
a、內門門磁開關：無源觸點(絲印為內門磁)
b、外門門磁開關：無源觸點(絲印標記為外門磁)
c、紅外感應開關：無源觸點(絲印標記為紅外)
(4)、弱電輸出接口
a、紅外開關電源：1 2VDC? (絲印標記為1 2V G0)
b、外門電鎖：2 00mA DC 1 2V(外門電鎖)
c、內門電鎖：2 00mA DC 1 2V(內門電鎖)
