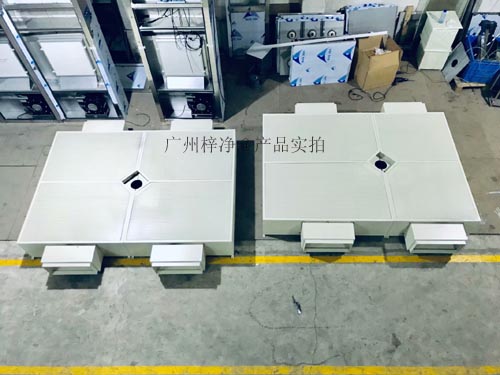

手術室送風天花制作要求選配：
1、A型箱體為冷軋鋼板靜電噴塑處理，冷軋鋼板靜電噴塑做圍護及進風過濾框，含雙層DPP均流網及中速氣流補償裝置。

2、B型外箱體采用SUS304不銹鋼制作?？垢g、耐酸堿、視覺更美觀、強度高，同時，保留雙層DPP均流網及中速氣流補償裝置。

3、手術室送風天花阻尼層均流可選用鋁質網孔板、304不銹鋼網孔板、冷軋鋼板烤漆網孔板、雙層DPP均流網。手術室送風天花特點：
1、送風形式：層流送風天花分高效過濾器滿布（平鋪）送風和高效過濾器側布（側鋪）送風兩種。

2、氣流狀態：送風天花下部氣流均勻，氣流滿布率≧95%,達到行業檢測的相關參數要求。

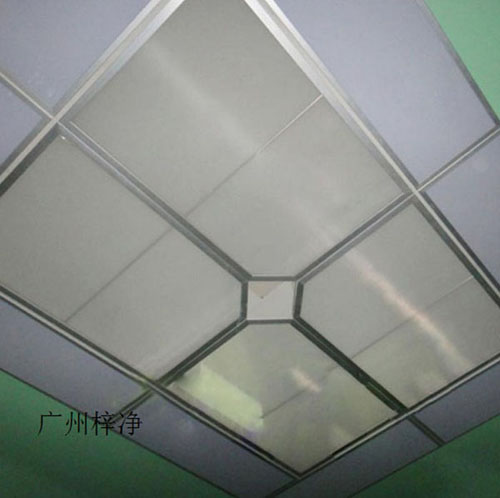

3、均流模式：多塊網孔板組合，出風均勻，靜電粉末噴涂，和墻頂面同色，表面效果好。

4、工廠制造，現場采用標準連接件拼接組裝，安裝方便、簡單，設備安裝質量有保障。

5、維護操作：國標規格過濾器，更換快捷、方便，易維護。

6、過濾器壓差密封技術:保證潔凈區內無泄漏。

7、過濾器滿布技術:壓差低，超長使用壽命。

8、穩定的產品質量，供貨周期短。

8、高分子阻尼層送風網面:低阻力，風速均勻。

9、均流度滿足最新規范要求:不均勻度小于15% 。

10、變級別手術室:擴大手術室使用范圍，提高手術室使用率；同時運行中節約能源 。

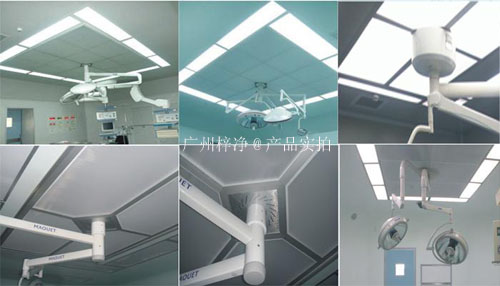

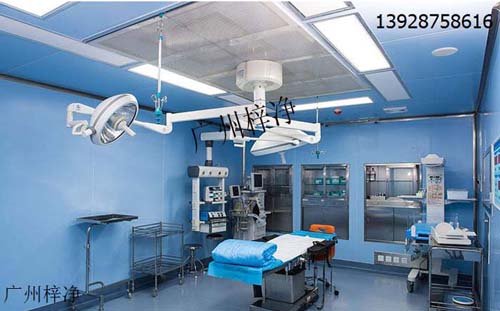

11、燈柱蓋板小于250mm×250mm——符合最新版規范要求。層流送風天花主要用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目，這些地方都是對潔凈要求比較高的。例如手術室，手術室是醫院中最長的開放性醫療過程，手術過程中將患者最好的屏障——表皮或粘膜打開，使得機體的內部直接暴露在外，不同途徑帶入的病菌有可能輕而易舉地進入機體內部，極易引起感染。

因此術后感染一直是醫院一種普遍的、最難以提防的、可能誘發嚴重后果的院內感染，百級層流潔凈手術室是目前最為理想的潔凈措施，層流送風天花是潔凈手術室、潔凈病房的凈化送風末端，兼有高效過濾，均流及氣流補償作用，運用先進的空氣潔凈技術應用到手術室，對手術室的空氣進行除菌、溫濕度調節、新風調節等系列處理，使得手術室保持在潔凈、溫濕度適宜的狀態。層流送風天花靜壓箱采用電解鍍鋅鋼板表面噴漆處理或不銹鋼加工，四邊采用硅膠密封，形成一個氣密箱體；采用梓凈”牌HEPA過濾器99.999%@0.3μm過濾器，安裝在靜壓箱內，且能從天花下面進行維修；送風天花表面采用優質紗網框，它是一種特殊系數的阻尼網層，使空氣垂直地送到手術室主流區。

手術室層流送風天花高效過濾器有組合式高效過濾器、無隔板高效過濾器、有隔板高效過濾器三種，可根據需要選配，“梓凈”牌Ⅲ級手術室送風天花W2600*D1400*H500mm一般標配4個側鋪高效過濾器（規格610*305*292mm）。

手術室層流送風天花工作原理：送風天花由高效空氣消毒過濾系統、風機動力系統、消音降噪系統、操作控制系統等組成。工作時風機吸入環境空氣，在經過空氣凈化消毒系統過濾成為潔凈無菌空氣，再以層流的方式將潔凈空氣送到罩內病床區域，同時使罩內保持正壓，以阻止外部空間的塵埃粒子及微生物進入罩內。層流送風天花分類為哪三個級別？
送風天花一般分類為百級，千級，萬級這三個級別。

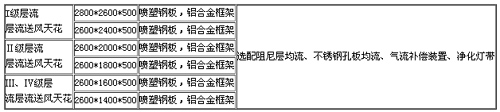

百級送風天花:Ⅰ型（2800*2600）

千級送風天花:Ⅱ型（1800*2600）

萬級送風天花:Ⅲ型（1400*2600）

手術室層流送風天花的重要性：為什么要強調送風天花的性能及其對術后感染控制的重要性？這要從手術的特點說起，手術環境控制關鍵在于手術區，而手術區控制關鍵在于手術切口，因此需要高無菌程度控制的只是一個局部區域而非全室。因此，如何從技術措施保障手術環境控制？傳統的思路就是區域控制的概念，這也是各國醫院相關標準實施的控制。
隨著現代醫學科學技術的飛速發展，外科技術對手術室的潔凈條件的要求也越來越高。百級層流手術室是目前比較理想的。但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，國內檢索文獻資料較少，是目前潔凈手術室管理中值得探討的一個新的課題。層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

手術室送風天花阻尼網可根據用戶需求定制！

層流送風天花是現代醫院手術室必用的一種凈化裝置。它的裝置是根據國內外領先的阻漏層技術，依托手術室潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）?？蓮V泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。箱體板金制作，表面烤漆。
隨著現代醫學科學技術的飛速發展，外科技術對手術室的潔凈條件的要求也越來越高。百級層流手術室是目前最為理想的。但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，國內檢索文獻資料較少，是目前潔凈手術室管理中值得探討的一個新的課題。

層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

層流送風天花使用場合:Ⅰ級特別潔凈手術室，Ⅱ級標準潔凈手術室，Ⅲ級一般潔凈手術室。

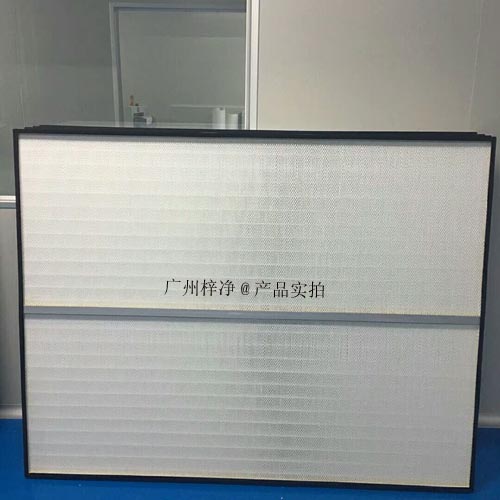

每個送風天花里面都會配套幾個高效過濾器，而這種高效過濾器一般是無隔板的做法，也就是我們所說的V型高效過濾器，這種過濾器的主要特點如下：
1、濾料：H13H14高效濾紙與U15-U17美國HV玻纖濾紙。
2、密封膠：聚氨脂膠、熱熔膠。
3、框材：鋁型材框、鋁板折框、鍍鋅框、不銹鋼框、塑膠框。
4、分隔物為熱熔膠，防護網為噴塑菱形網
5、高效過濾器過濾效率：H13:99.99%@0.3μm至U17:99.999995%@0.12μm不等。不同效率與濾料高效過濾器價格成本不同。
6、使用更高溫度為70℃，使用更高濕度為100℃。
7、鋁型材可選厚度：46mm、50mm、69mm、80mm、90mm、96mm（無隔板高效過濾器外框主要使用：鋁合金型材、多層板框、鋁板框、鍍鋅鋼板框，使用更多為鋁合金型材框）。

層流送風天花，分別為百級、千級、萬級，送風天花主要應用在手術室中，凈化層流手術室可分為100000級、10000級、1000級、100級四級。

手術室層流送風天花產品特點：
A、 手術室層流送風天花是在普通層流送風天花的基礎上研發出來層流天花系統。具有更好的層流及照明效果，更適合潔凈手術層流效果。有垂直送風及側面模式，鋁合金型材邊框制作，箱體采用1.2mm厚白色啞光PU噴塑電解鋼板。

B、 手術室層流送風天花箱體內壁四角及鋁合金邊框可以根據客戶需要加工成小于R80mm圓弧過渡，杜絕死角，不易滋生細菌。層流送風天花箱體中可根據需要設置氣密性凈化燈帶，即有層流效果，又可照明；與內嵌入環島整體式凈化燈帶相配合，使整個手術室光照度均勻，解決了老款安裝在大型手術室中，光照度不均勻的不利因素。

C、 層流送風天花阻尼層均流，采用鋁合金扣壓式裝配，不得使用螺釘裝配，以便于更換及維護。中間帶中速氣流補償裝置采用2.0mm厚的拉絲防銹鋁板制作，完全杜絕以前層流天花因為無影燈阻撓而中心位置氣流減弱而影響層流效果；進口阻尼層流微孔均流送風。

萬級手術室層流送風天花可選配件：
1、A型層流送風天花箱體為冷軋鋼板靜電噴塑處理，冷軋鋼板靜電噴塑做圍護及進風過濾框，含雙層DPP均流網及中速氣流補償裝置。

2、B型層流送風天花外箱體采用冷板噴塑，內部SUS30不銹鋼制作，中間夾保溫板。抗腐蝕、耐酸堿、保溫效果好，視覺更美觀；強度高，同時，保留雙層DPP均流網及中速氣流補償裝置。

萬級層流手術室對微生物污染采取程度不同的控制，以達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫度、濕度，創造一個清新、潔凈、舒適、細菌數低的手術空間環境，使病人在手術時組織受到盡可能少的損傷，并大大減低感染率，尤其是顱內手術和燒傷手術，保證病人術后能更快更好地恢復。

于是，層流手術室按塵粒數可分為百級層流手術室、千級層流手術室、萬級層流手術室、十萬計層流手術室、三十萬級層流手術室五個級別。

萬級手術室層流送風天花技術參數:

常用層流送風天花材質說明:
層流手術室等級;
1）潔凈度100級:大于等于0.5μm的塵粒數大于350粒／m3(0.35粒/L)到小于等于3500粒／m3(3.5粒/L)；大于等于5μm的塵粒數為0。

2）潔凈度1000級:大于等于0.5μm的塵粒數大于3500粒／m3(3.5粒/L)到小于等于35000粒／m3(35粒/L)；大于等于5μm的塵粒數小于等于300粒／m3(0.3粒／L)。

3）潔凈度10000級;大于等于0.5μm的塵粒數大于35000粒／m3(35粒/L)到小于等于350000粒／m3(350粒／L)；大于等于5μm的塵粒數大于300粒／m3(0.3粒/L)到小于等于3000粒／m3(3粒/L)。

4）潔凈度100000級:大于等于0.5μm的塵粒數大于350000粒／m3(350粒/L)到小于等于3500000粒／m3(3500粒／L)；大于等于5μm的塵粒數大于3000粒／m3(3粒／L)到小于等于30000粒／m3(30粒／L)。

5）潔凈度300000級:大于等于0.5μm的塵粒數大于3500000粒／m3(3500粒／L)到小于等于10500000粒／m3(10500粒/L)；大于等于5μm的塵粒數大于30000粒／m3(30粒／L)到小于等于90000粒／m3(90粒/L)。

層流送風天花優勢：
采用不銹鋼（電解鋼板）層流送風天花參照國內規范和技術進行開發，結構先進合理，具有以下特點：

A 產品規格：I級2600*2400，II級2600*1800，III2600*1400；

B 送風形式：層流送風天花分高效過濾器滿布送風和高效過濾器側布送風兩種；

C 氣流狀態：送風天花下部氣流均勻，氣流滿布率≧95%,達到國家檢測的相關參數要求；

D 均流模式：多塊網孔板組合，出風均韻，靜電粉末噴涂，和墻頂面同色，表面效果好；

E 工廠制造，現場采用標準連接件拼接組裝，安裝方便、簡單，設備安裝質量有保障；

F 維護操作：國標規格過濾器，更換快捷、方便，易維護。

應用領域：層流手術室 手術室裝修 凈化手術室 潔凈手術室 無菌手術室 手術室凈化。

千級層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境

送風天花主要應用在手術室中，凈化層流手術室可分為100000級、10000級、1000級、100級四級。

送風天花分為三個級別:
百級送風天花：Ⅰ型
千級送風天花：Ⅱ型
萬級送風天花：Ⅲ型

送風天花過濾器更換標準:
送風天花初效過濾器：阻力已超過額定初阻力60Pa，或等于2×設計或運行初阻力3-6個月，超過標準隨時更換。

送風天花中效過濾器：阻力已超過額定初阻力80Pa，或等于2×設計或運行初阻力6-12個月，超過標準隨時更換。

送風天花亞高效過濾器：阻力已超過額定初阻力100Pa，或等于2×設計或運行初阻力（低阻亞高效時為3倍）1年以上，超過標準隨時更換。

送風天花的設計特點:
百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。
目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合上述優缺點，釆 用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰?，把送風夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

百級送風天花采用技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。

隨著現代醫學科學技術的飛速發展，外科技術對手術室的潔凈條件的要求也越來越高。百級層流手術室是目前更為理想的。但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，國內檢索獻資料較少，是目前潔凈手術室管理中值得探討的一個新的課題。層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求;并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。潔凈手術室層流天花對人室內的空氣進行嚴格的過濾，除去空氣中的浮游細菌，加上科學的氣流組織，使病員、醫護人員產生的細菌隨氣流帶走，不會返回手術切口，以避免來自空氣感染。因此空氣嚴格過濾，氣流的合理組織，是手術室空氣凈化系統的技術核心。手術室層流送風天花在空氣凈化流程。新風進入回風段，同回風相混合，再進入初效段，初效過濾器濾去直徑為10um大顆粒塵埃，進入換熱器段和加濕段，進行溫度、濕度調節，然后再進入風機段加壓，經過中效過濾器，濾去l-10um的塵埃，進入消音器，把噪降到58dB以下，送至手術室的高效靜壓箱，經高效過濾器濾去0.31um-1um的塵埃，經高效送風口，把潔凈空氣送至手術室臺面。手術室的回風口安裝有初效過濾器，回風管路也上裝有消音器。手術室安裝有余壓閥，以維持室內保持恒定的正壓值。排風機用于快速排除異味和加快新風的補充。

送風天花主要應用在手術室中，凈化層流手術室可分為100000級、10000級、1000級、100級四級。百級層流送風天花規格尺寸及技術參數：

送風天花分為三個級別:
百級送風天花：Ⅰ型
千級送風天花：Ⅱ型
萬級送風天花：Ⅲ型

送風天花過濾器更換標準:
送風天花初效過濾器：阻力已超過額定初阻力60Pa，或等于2×設計或運行初阻力3-6個月，超過標準隨時更換。

送風天花中效過濾器：阻力已超過額定初阻力80Pa，或等于2×設計或運行初阻力6-12個月，超過標準隨時更換。

送風天花亞高效過濾器：阻力已超過額定初阻力100Pa，或等于2×設計或運行初阻力（低阻亞高效時為3倍）1年以上，超過標準隨時更換。

手術室送風天花應用：
手術室送風天花有百級、千級、萬級，送風天花主要應用在手術室中，凈化層流手術室可分為100000級、10000級、1000級、100級四級，可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

送風天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。層流天花結構的合理性直接影響到手術室的送風效果，采用垂直送風模式，手術室采用不銹鋼層流送風天花主要分為I、II、III級手術室用，箱體冷板噴塑，下框全不銹鋼，美觀耐用。

梓凈生產的阻漏式送風天花具有更好的均流及照明效果，更符合潔凈手術層流要求。手術室送風天花箱體采用1.2mm厚靜電噴塑鋼板制作。送風天花箱體中可根據需要設置氣密性凈化燈帶，既有層流效果，又可照明；與內嵌入環島整體式凈化燈帶相配合，使整個手術室光照度均勻。DPP均流網采用鋁合金扣壓式裝配，便于更換及維護。送風天花中間帶中速氣流補償裝置采用2.0mm厚的拉絲防銹鋁板制作，不會因為無影燈阻擋而中心位置氣流減弱而影響均流效果。

手術室送風天花|手術室層流送風天花優點：
1、將由于高效過濾器漏泄所造成的影響降低至原來的1／475；

2、潔凈送風天花下部的氣流均勻度，容易達到我國標準的有關要求，抗環境干擾能力強；

3、僅由阻漏層組合，安裝方便，氣流滿布率ㄒ95％；

4、更換高效過濾器不污染，保護環境，更換快捷、操作方便；

5、工廠制造，僅需現場用配套采用連接件簡單拼接組合，有于設備質量的保障；

6、用多塊阻漏層孔板組合，無螺栓連接，出風面光感好。

7、分I，II，III級。

手術室送風天花|手術室層流送風天花特點：
手術室送風天花裝置是根據國內外領先的阻漏層技術，依托手術室潔凈送風天花以及零壓密封兩項技術設計制造出來的新一代潔凈送風天花裝置，手術室送風天花內設計超高效過濾器過濾，使用送風天花設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

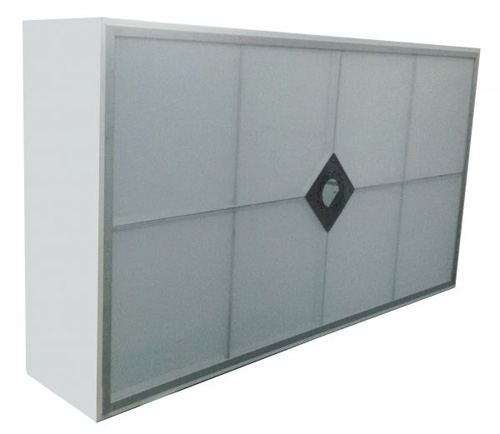

手術室送風天花模塊采用鋼板制成一個中空的長方體，送風天花長方體的內部中間固定安裝有高效過濾器，送風天花上端開風口并安裝有風管法蘭，底部安裝有送風口，左上角制作成一個向內凹的一級的階梯角，階梯角上固定連接有龍骨槽；右上角制作成一個水平凸出的凸頭。

送風天花吊龍骨采用鋁合金擠壓成型，送風天花的吊龍骨的橫斷面制作成一個凹槽，吊龍骨的凹槽的一邊穿在雙槽送風天花模塊或單槽送風天花模塊的龍骨槽中，吊龍骨的凹槽的另一邊鉆通孔并制作有內螺紋，吊龍骨與吊桿螺紋聯接。醫院手術室必不可少的送風天花：
醫院手術室送風天花裝置的重要性與安全性。認為從手術特點與環境控制要求來說，醫院手術室送風天花性能對手術區域控制作用比凈化空調系統及其控制更為重要。

而中內研發的阻漏層送風天花突破了傳統理論和產品模式，使送風天花的綜合性能有了很大提高。實現了對手術區域的經濟、有效控制，大大降低了手術部位感染風險。

醫院手術室中最長的開放性醫療過程。手術過程中將患者好的屏障?表皮或粘膜打開，使得機體的內部直接暴露在外，不同途徑帶入的病菌均有可能輕而易舉地進入機體內部，極易引起感染。因此術后感染一直是醫院一種普遍的、最難以提防的、可能誘發嚴重后果的院內感染。

手術室送風天花裝置的重要性：
不論是2002年還是2019年頒布的《醫院潔凈手術部建筑技術規范》（以下簡稱“規范”），還是國外的醫院相關標準均對手術環境控制格外重視，盡可能降低在手術過程中對病患的傷害。

如何從技術措施障手術環境控制?由于整個手術室所保護的只是手術區域，但傳統的思路是將整個手術室處于無菌狀態，不僅難以達到，而且更難以維持。近年來發展了手術區域控制的理念，即將所有送風口集中布置在手術床上方，形成送風天花。由于其有效性、簡便性、造價低、運行費用少，并被各國醫院相關標準所采用，作為推薦的控制模式。就連美國醫院通風標準也在2008年到2019年采用了這種方式。
手術室送風天花性能的重要性以及對術后感染的控制作用?因為它的性能決定了手術區域環境控制質量，極大地影響了手術感染風險控制。

同樣是對環境要求高度無菌的無菌病房，其技術措施與控制方式和手術室不同。

手術室的特點，環境控制的關鍵在于手術區域，而手術區域控制的關鍵在于手術切口，因此需要高度無菌程度控制的只是一個局部區域而非全室。從手術過程來說，真正需要控制的只是在切口被打開的狀態。送風天花的設計特點:
百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。
目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合上述優缺點，釆 用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰?，把送風夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

百級送風天花采用技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。

凈化送風天花它的裝置是根據國內外領先的阻漏層技術，依托手術室潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）。

凈化層流送風天花可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。凈化送風天花箱體板金制作，表面烤漆。 凈化送風天花是隨著現代醫學科學技術的飛速發展，外科技術對手術室的潔凈條件的要求也越來越高。百級層流手術室是目前更為理想的。

但如何有效管理，使層流手術室的空氣菌落數符合衛生部頒發的空氣環境衛生學標準，又符合潔凈手術室等級標準，并使之減少到最低限度，國內檢索料較少，是目前潔凈手術室管理中值得探討的一個新的課題。

層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

凈化送風天花應用范圍:
凈化送風天花是潔凈手術室、I級、II級、III級手術室,層流病房的凈化送風末端，它兼有高效過濾器過濾，均流及氣流補償作用；可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

凈化送風天花特點:
凈化送風天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾器過濾，均流及氣流補償作用。層流天花結構的合理性直接影響到手術室的送風效果，凈化級別.垂直送風模式，手術室采用不銹鋼層流送風天花：層流送風天花參照國內規范和技術進行開發，經十多年實際醫院使用經驗積累，結構先進合理，分為I、II、III級手術室用，箱體冷板噴塑，下框全不銹鋼，美觀耐用。潔凈送風天花裝置是根據國內外領先的阻漏層技術，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）。

萬級手術室送風天花風速標準:
送風天花的靜壓箱的高度為350～380mm，靜壓箱的出風面低于潔凈手術室的吊頂?shù)南缕矫?，靜壓箱的出風面設有衛生清潔型柔性導流板。將靜壓箱的高度降低，減小體積，提高進入箱體進風速度，在同等風量下減少均流壓損，提高天花出風面的風速。同時降低送風天花安裝高度，并設置導流裝置，減少工作區域擴散面積，提高工作面風速。在規范出風風速要求下降低運行風量，節省能耗。

手術室送風天花又叫阻漏型送風天花是潔凈手術室、層流病房的凈化送風末端,它兼有高效過濾器過濾，均流及氣流補償作用。層流天花結構的合理性直接影響到手術室的送風效果。
手術室送風天花過濾器壓差密封技術—保證潔凈區內無泄漏。手術室送風天花過濾器滿布技術—壓差低，超長使用壽命。全鋁合金結構—穩定的產品質量，周期短。高分子阻尼層送風網面—低阻力，風速均勻。
手術室送風天花均流度滿足更新規范要求—不均勻度小于15%。送風天花級別手術室—擴大手術室使用范圍，提高手術室使用率；同時運行中節約能源。手術室送風天花燈柱蓋板小于250mm×250mm—符合新版規范要求。

送風天花的設計特點:
百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。
目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合了以優缺點，釆 用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰纾阉惋L(fēng)夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

百級送風天花采用技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。

阻漏式潔凈送風天花可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。阻漏式潔凈送風天花與傳統潔凈送風天花相比，有著很大的優勢。

阻漏式潔凈送風天花裝置是根據國內外的阻漏層，依托手術室潔凈送風天花以及零壓密封兩項技術制造出來的新一代潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

阻漏式送風天花在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器,在靜壓箱進風口處設均布器,下方設阻漏層。阻漏層為低阻亞高效過濾材料,阻力在40－80Pa,過濾效率在亞高效范圍內。優點是:設置阻漏層,突破了高效過濾器必須布置在送風末端的常規模式;可降低建筑層高;方便過濾器的安裝檢修;使室內含塵濃度再次降低,把潔凈區面積擴大1倍以上。適用于手術室和包括單向流百級區亂流潔凈間。

阻漏式送風天花規格尺寸及型號參數:

型號 參數:ZJC100-Ⅰ? ZJC50-Ⅱ? ZJC30-Ⅲ

過濾效率99.99%

出風風速(m/s)0.45、0.3、0.23

送風面尺寸2600－2400－1800－1400；

外形尺寸2680X2480X350≥2680X1880X350≥2680X1480X350;

法蘭尺寸1000X200(4個) 500X200(4個)? 320X200(4個)

高效過濾箱規格尺寸數量:1270X670X610(2臺)≥1270X670X610(1臺)≥670X670X610(1臺) 。

高效過濾器規格尺寸數量:610X610X295(4個)≥610X610X295(1個)≥610X610X295(2個)。

法蘭尺寸 800X500≥800X500≥ 500X320

阻漏式送風天花使用場合:Ⅰ級特別潔凈手術室、Ⅱ級標準潔凈手術室、Ⅲ級一般潔凈手術室。

阻漏式送風天花設備測試結果:

風量(m3/h)9000≥ 10100

工作面風速(m/s)0.25≥0.3

亂流度；0.27≥ 0.2

手術區潔凈度(q/l)0.5um更大值0.06≥0.5um≥大值0.06≥統計值0.07統計值0.07≥5.0um≥大值5.0um

周邊區潔凈度(q/l)0.5um大值0.94≥0.5um≥更大值0.59≥統計值0.57統計值0.27≥5.0um≥大值5.0um。

阻漏式送風天花優點:阻漏層流天花又叫層流送風天花，百級阻漏式層流送風天花裝置是根據國內外的阻漏層技術，依托手術室潔凈送風天花以及零壓密封兩項技術制造出來的新一代潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

阻漏式送風天花粗低效過濾器：阻力已超過額定初阻力60Pa，或等于2×設計或運行初阻力 3-6個月，超過標準隨時更換.

阻漏式送風天花中效過濾器：阻力已超過額定初阻力80Pa，或等于2×設計或運行初阻力 6-12個月，超過標準隨時更換。

阻漏式送風天花亞高效過濾器：阻力已超過額定初阻力100Pa，或等于2×設計或運行初阻力（低阻亞高效時為3倍）。

送風天花的設計特點:
百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。
目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合了以優缺點，釆 用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰?，把送風夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

百級送風天花采用技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。

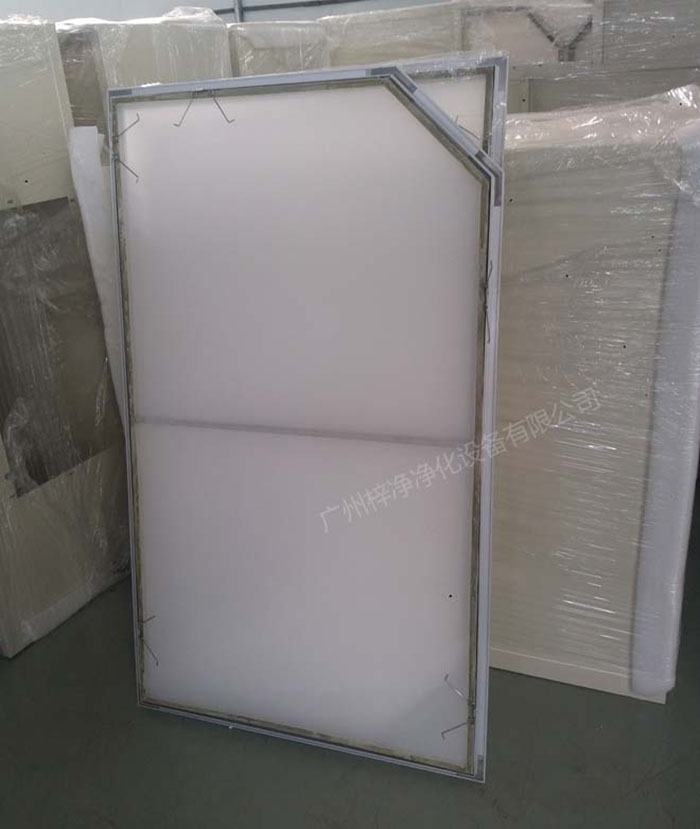

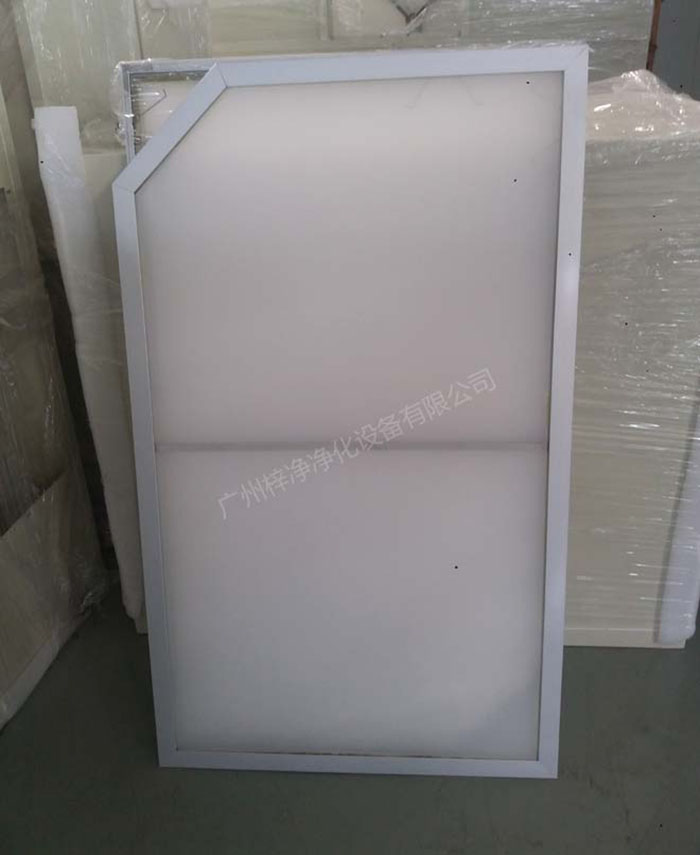

潔凈送風天花散流板材質分三種可任選一種，鋁板噴塑、不銹鋼、DPP散流網。
潔凈層流送風天花，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

如何選擇送風天花?
1、根據手術室級別來選擇；
2、安裝方式選擇不同結構；
3、材質：冷板噴塑需要無塵涂料、不銹鋼制作304；

潔凈送風天花其特征是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器，在靜壓箱進風口處設均布器，下方設阻漏層。阻漏層為低阻亞高效過濾材料，阻力在40—80Pa，過濾效率在亞高效范圍內。

潔凈送風天花優點是設置阻漏層，突破了高效過濾器必須布置在送風末端的常規模式；可降低建筑層高；方便過濾器的安裝檢修；使室內含塵濃度再次降低，把潔凈區面積擴大1倍以上。適用于手術室和包括單向流百級區亂流潔凈間。

潔凈手術室層流送風天花整體特點:
送風天花工作運行時，首先吸入外部環境空氣，然后經過空氣凈化消毒系統使其過濾成為潔凈無菌的空氣，再以層流的方式將潔凈空氣送到罩內病床所在區域，使之罩內范圍時刻保持正壓，以有效阻止外部空間塵埃粒子以及有害微生物等進入手術工作區。

潔凈層流送風天花是醫療凈化工程潔凈手術室的凈化送風末端，兼具有高效過濾、均流以及氣流補償作用，其結構的合理性將直接影響到潔凈手術室的送風效果?，F(xiàn)代潔凈手術室所專用不銹鋼層流送風天花，均為與國內規范以及技術，并引入國內外阻漏層技術進行開發與制作，結構等更為先進與合理，箱體為冷板噴塑，下框為全不銹鋼，美觀兼顧耐用，主要可分為I、II、III級潔凈手術室使用層流天花，可使得送風面潔凈度達到100級。

潔凈送風天花高效過濾器規格尺寸:≥610*610*295≥610*610*295≥610*610*295；
潔凈送風天花過濾效率99.99%（@0.3微米），潔凈送風天花出風風速(m/s)≥0.45≥0.3≥0.23；
潔凈送風天花外形尺寸：2600*2400*500≥2600*1800*500≥2600*1400*500;
潔凈送風天花送風面尺寸≥2600×2400≥2600×1800≥2600×1400;
潔凈送風天花法蘭尺寸≥1000*200*4個≥500*200*4個≥320*200*4個。

手術室潔凈送風天花包括靜壓箱、高效過濾器，其特征是，在靜壓箱進風上方按氣流方向設置高效過濾器箱體，箱體內置高效過濾器，在靜壓箱進風口處設有均布器，在靜壓箱下方設置阻漏層。

送風天花的設計特點:
百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。
目前，液槽密封結構有兩種形式。
其一，高效過濾器上裝，即帶液槽的高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

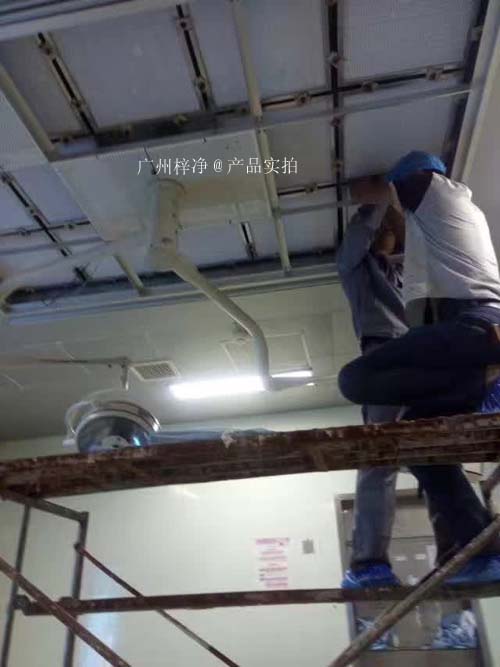

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。
但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

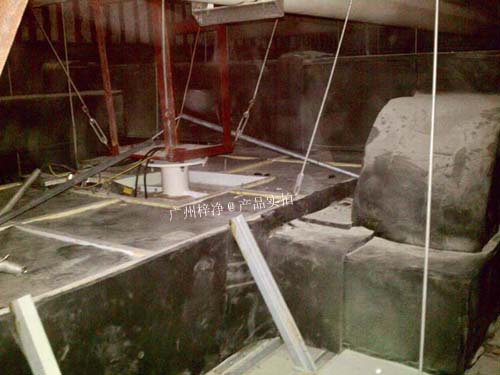

在本設計中綜合了以優缺點，釆 用不鎊鋼型材工廠化泡作。由千級送風夭花的面積較大，考慮到運輸?shù)囊蝰?，把送風夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

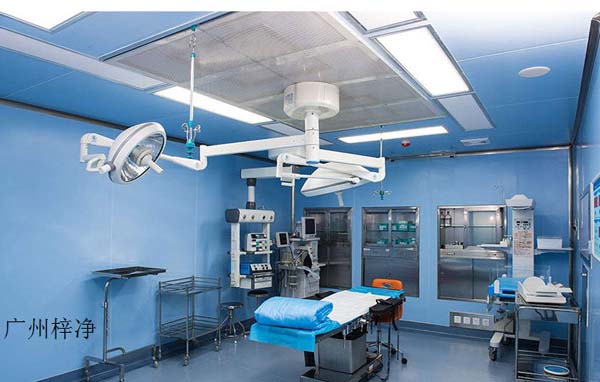

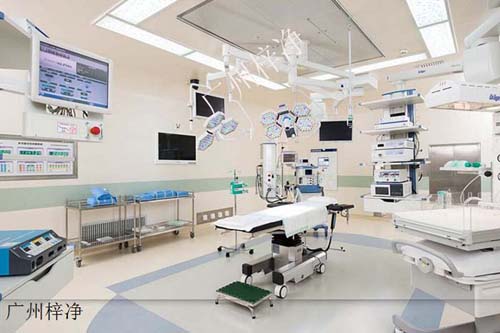

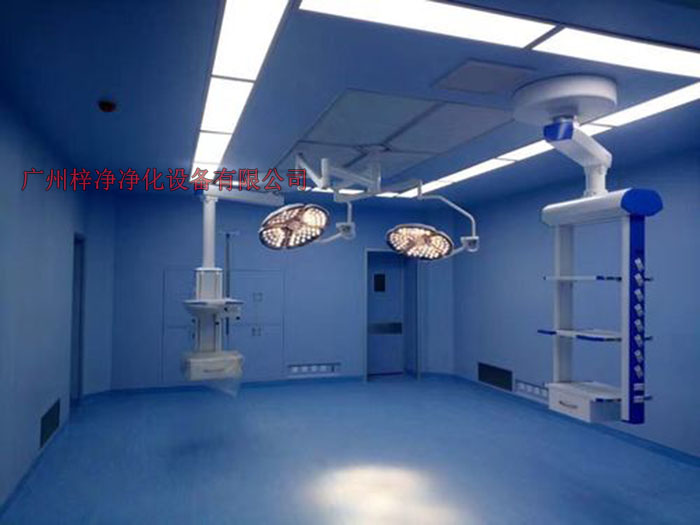

百級送風天花采用技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。
