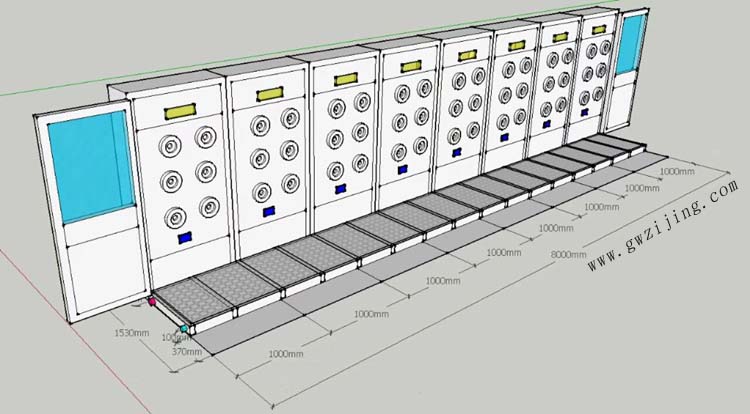

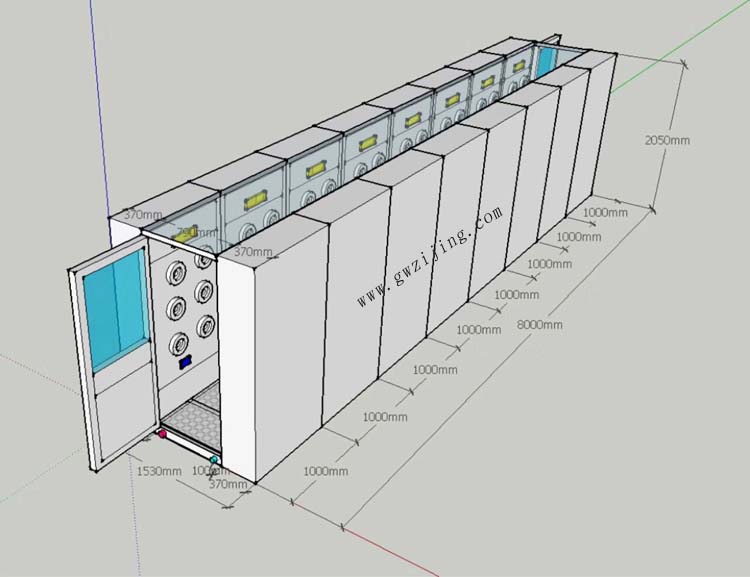

8米長風淋通道安裝立體圖分享

8米長風淋通道安裝立體圖分享

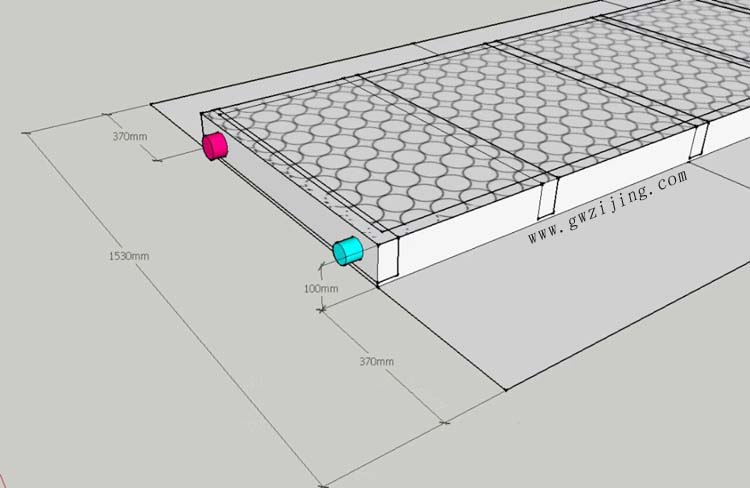

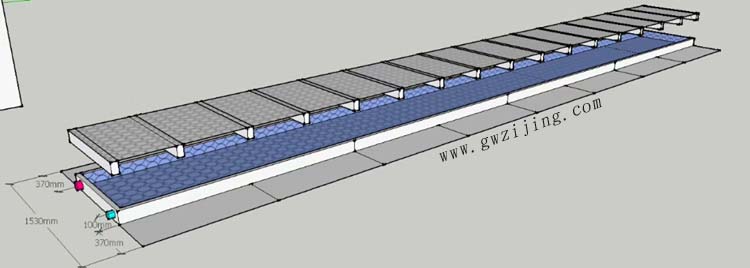

風淋通道結構包括：底座、不銹鋼通道地板、大小箱體、頂板、門。

風淋通道是潔凈廠房和潔凈室的配套風淋設備，用于吹除進入潔凈區域的人體和攜帶物表面附著塵埃，同時起氣閘室作用，防止未經凈化的空氣進入潔凈區域。

風淋通道選型標準一般要選擇深度為2000mm、3000mm、4000mm、5000mm、6000mm以上，本文為8米長風淋通道安裝立體圖分享。

風淋通道原理：風淋通道內的空氣由風機的作用經初效過濾器進入靜壓箱，經高效空氣過濾器過濾后，潔凈空氣從風淋室的噴嘴高速噴出，噴嘴角度可調節，可有效地吹除人特或攜帶物品表面附著的塵埃，吹下的塵埃再回收進入初效空氣過濾器，如此循環可以達到風淋的目的。

風淋通道配置:

1、整體材質采用SUS304不銹鋼制作（厚度國標1.0mm）,配不銹鋼通道地板，配SUS304不銹鋼半玻璃視窗單開門；

2、電子互鎖、配優質OUBAO閉門器；

3、配我司自產高效過濾器，過濾等級為：H13（MPPS），過濾效率：99.99%@0.3um,初效過濾器，過濾效率為：G4級（計重法），確保凈化級別；

4、全自動紅外感應吹淋，“杭法”紅外感應器，正泰中間繼電器，單向通道風淋室，從非潔凈區進入，關門后紅外線感應有人就吹淋，吹淋時雙門自動鎖閉，吹淋后入門鎖閉，由潔凈區出去時經過風淋室不吹淋以節省能源；

5、電源3N 、 ?380V 、 50HZ；

6、先進的高科技集成電路板，LED顯示吹淋時間，時間繼電器0~99秒可調，出廠設置10S,紅外線自動感應器，感應自動吹淋，觸摸式微動開關，并安裝人性化智能語音提示系統；

7、配大風量風淋室專用風機，總功率：750W/臺,確保吹淋效果，風速≥22-25m/s, 左右兩側吹淋,配不銹鋼噴嘴。
