風淋門安裝流程整理

風淋門安裝流程、風淋室安裝流程適合散件發貨，不外派安裝人員上門安裝的用戶。

本文主要講述風淋門安裝流程、風淋門結構圖及接電方法、線路板接線圖等幾大部分，讓您很快并熟練安裝、使用風淋室。

一、風淋門安裝流程|風淋室安裝流程圖：

風淋門安裝流程圖（上圖文字整理）：

1、將底座放置在水平的地面上。

2、實線表示安裝自攻螺絲位（M4自攻螺絲）。

3、放上左側箱體并用自攻螺絲與底座固定。

4、放上右側箱體并用自攻螺絲與底座固定。

5、將所以面板卸下，放上門，用M5*15內六角螺絲把門與箱體連接固定。

6、裝上頂板，用自攻螺絲與兩邊臬體固定，放上不銹鋼踏板。

假設，小箱體為A，大箱體為B，地板為C，頂板為D，門為E跟F。

1、 先Abc鏈接固定，再把E、F跟Ab鏈接固定（注意帶門鉸的那邊跟A固定）

2、 然后把D跟AB固定?！鹃T(mén)分進門跟出門（根據場地分配）】

通過以上步驟風淋室結構已經安裝完畢。

二、風淋門結構圖及接電方法：

結合風淋室安裝流程圖認識一下風淋室產品的結構。

風淋室安裝流程接線方式：

1、 B11、B12接?出門門磁（如上圖所示：B11、B12) 。

2、 B11、B10接?進門門磁（如上圖所示：B11、B10) 。

3、 B9、B8、B7接?紅外線感應器。

4、 B5、B6、接?出門電鎖。

5、 B3、B4、接?也門電鎖。

6、 B1、B2、接?照明燈。

7、 A1 1、A12接?工作指示燈（綠燈）。

8、 A10、A1 1接?電源指示燈（紅燈）。

9、 A6、A7、A8接?風淋室風機。

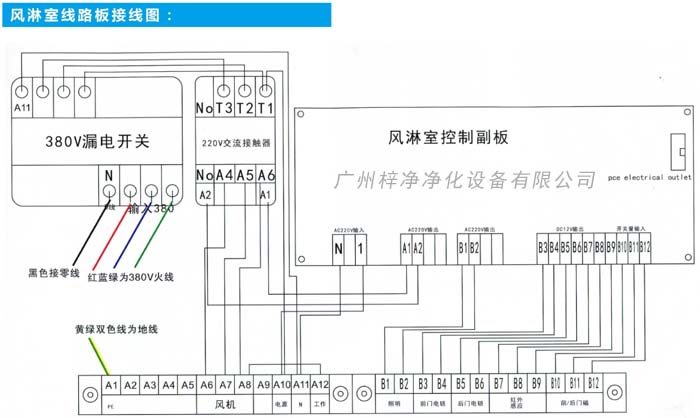

二、風淋門安裝流程|風淋室安裝流程–電路板接線：

【溫馨提示：如果380V電機出現反轉現象或者風量弱小，請調換任意兩根火線的位置即可。】

風淋門產品操作及使用說明、工作參數設定、工作流程、故障分析請參考：風淋室貨淋室使用說明書
